Einleitung
In diesem Artikel schaffen wir weitere Grundlagen zum Thema Microsoft Azure Cloud. Wir betrachten ein Standard Netzwerk Architektur Modell, nämlich das Hub and Spoke Netzwerk Modell.
Was ist eine Azure Hub and Spoke-Architektur?
Eine Azure Hub and Spoke-Architektur ist eine Netzwerkstruktur, die aus einem zentralen Hub und mehreren Spoke-Netzwerken besteht, die mit dem Hub verbunden sind. Der Hub ist ein zentrales Netzwerk, das als Verteiler und Einstiegspunkt von Datenverkehr und Diensten dient.
Die Spoke-Netzwerke sind per VPN oder ExpressRoute mit dem Hub verbunden und können in verschiedenen Regionen oder Abteilungen angesiedelt sein. Jedes Spoke-Netzwerk ist von anderen Spoke-Netzwerken isoliert und der Datenverkehr wird über den Hub geroutet.
Die Vorteile einer Hub and Spoke Architektur
Eine Azure Hub and Spoke-Architektur bietet mehrere Vorteile, darunter:
- Netzwerksicherheit: Die Hub-and-Spoke-Architektur ermöglicht es Unternehmen, ihre Netzwerksicherheit zu erhöhen, indem sie den Datenverkehr auf eine zentrale Stelle konzentrieren. Der Datenverkehr wird nur zwischen dem Hub und dem Spoke-Netzwerk geleitet, was das Risiko von Datenverlusten oder -Diebstahl minimiert.
- Netzwerkflexibilität: Mit einer Hub-and-Spoke-Architektur können Unternehmen die Netzwerkflexibilität verbessern, indem sie einzelne Spoke-Netzwerke hinzufügen oder entfernen. Die zentrale Steuerung des Datenverkehrs ermöglicht es, neue Verbindungen schnell hinzuzufügen oder bestehende Verbindungen zu entfernen, ohne dass es zu Konfigurationsfehlern oder Ausfallzeiten kommt.
- Netzwerkverwaltung: Eine Hub-and-Spoke-Architektur ermöglicht es Unternehmen, ihre Netzwerkverwaltung zu vereinfachen, indem sie die Kontrolle über den Datenverkehr und die Sicherheitsrichtlinien zentralisieren. Die zentrale Verwaltung erleichtert auch das Monitoring, die Fehlerbehebung und das Reporting.

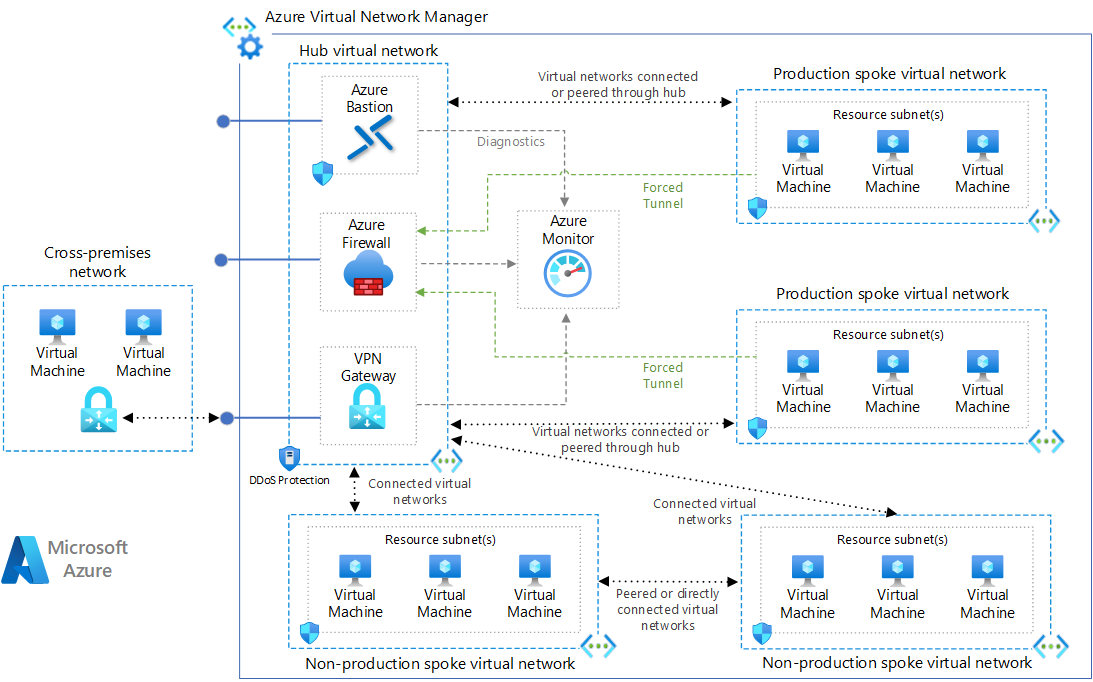

Wie funktioniert eine Hub and Spoke Architektur?
Eine Azure Hub and Spoke-Architektur besteht aus verschiedenen Komponenten.
- Der Hub: Der Hub ist das zentrale Netzwerk, das als Verteiler von Datenverkehr und Diensten dient. Der Hub beinhaltet normalerweise ein Virtual Network Gateway (VNG), das mit anderen Spoke-Netzwerken oder On Premises Lokationen über VPN oder ExpressRoute verbunden ist. Der Hub enthält auch die Network Security Groups (NSGs), die die Sicherheitsrichtlinien für alle Spoke-Netzwerke steuern.
- Die Spoke-Netzwerke: Die Spoke-Netzwerke sind separate virtuelle Netzwerke, die mit dem Hub verbunden sind. Jedes Spoke-Netzwerk kann in einer anderen Region oder Abteilung angesiedelt sein und kann verschiedene Ressourcen wie virtuelle Maschinen, Datenbanken, Anwendungen und andere Dienste enthalten.
Einzelne Spokes können per Design nicht miteinander kommunizieren, sind also voneinander isoliert. Die Kommunikation zwischen einzelnen Spokes könnte z.B. über eine Firewall im Hub ermöglicht werden. - Konnektivität: Die Spoke-Netzwerke sind entweder über ein Netzwerk Peering, Connected Groups, VPN mit dem Hub verbunden. Peering-Verbindungen und Connected Groups sind direkte Verbindungen zwischen den Netzwerken ohne einen VPN Gateway zu benötigen, mit niedriger Latenz.
Der Hub kann über ein VPN oder ExpressRoute mit einer On Premises Lokation verbunden werden. VPN-Verbindungen bieten eine verschlüsselte Verbindung über das Internet, während ExpressRoute eine private Verbindung über eine dedizierte Leitung bereitstellt.
Über Peering-Verbindungen oder verbundene virtuelle Netzwerke kann Datenverkehr über das Azure-Backbone ausgetauscht werden, ohne dass ein Router erforderlich ist. - Azure Bastion-Host: Azure Bastion bietet sichere Konnektivität vom Azure-Portal zu virtuellen Maschinen (VMs) über Ihren Browser. Ein Azure Bastion-Host, der innerhalb eines virtuellen Azure-Netzwerks bereitgestellt wird, kann auf VMs in diesem virtuellen Netzwerk oder in verbundenen virtuellen Netzwerken zugreifen.
- Firewall: Hier kann eine Azure Firewall oder auch eine 3rd Party Firewall eingesetzt werden.
- Azure VPN-Gateway oder Azure ExpressRoute-Gateway: Ein virtuelles Netzwerk-Gateway, VPN Gateway ermöglicht die Verbindung eines virtuellen Netzwerks mit einem VPN-Gerät (Virtual Private Network) oder einer Azure ExpressRoute Verbindung. Das Gateway bietet eine standortübergreifende Netzwerkkonnektivität.
Fazit
Eine Azure Hub and Spoke-Architektur ist eine effektive Möglichkeit, die Netzwerksicherheit, Flexibilität und Verwaltung in Unternehmen zu optimieren. Durch die zentrale Steuerung des Datenverkehrs und der Sicherheitsrichtlinien können Unternehmen ihre Netzwerkstruktur vereinfachen und gleichzeitig die Flexibilität erhöhen, indem sie einzelne Spoke-Netzwerke hinzufügen oder entfernen.
